O-INSPECTの特徴

O-INSPECTには最高峰の性能を持つ部品しか使用されていません。
さらにカールツァイスの光学・計測技術に関するノウハウが注ぎ込まれているので、O-INSPECTは最高の性能を誇る製品となりました。
O-INSPECTがあれば、品質検査のために他の測定機を使う必要はありません。なぜなら、様々なタスクがこの機械一つで完結するからです。
さらに、操作が簡潔で一貫しているため、短いトレーニング時間でO-INSPECTに習熟することができます。

最先端の光学式測定

カールツァイス製Discobery.V12
(テレセントリックズームレンズ)

CCDカメラチップ

照明:大型リングライト、ミニリングライト、同軸照明、
レーザーポインタと透過光

外部光を抑制

三次元形状を光学的に捉えることのできる
FS(ホワイトライトセンサ)

スキャニングができる接触式測定

点プロービングとスキャニングのための
VAST XXTプローブヘッド

CNCによるスタイラスシステム交換

現場での使用に対応

フルカバーされたガイドウェイ

除振ダンパーを内蔵

洗練されたデザイン

ブリッジに可動式テーブルを組み合わせた固定ブリッジ型の座標測定機

高い操作性

プレート方式

スタイラス交換ホルダを簡単に設定

回転対称体や角柱状の部品をより簡単に
測定可能なロータリテーブル

速度と精度

非常に高い機動性

自動でドライブを監視

すべての軸に高精度なローラーベアリングを採用

ガイドウェイの補正(CAA補正)

ユーザーに親切なソフトウェア

すべての測定を簡潔に行える汎用測定ソフトウェアCALYPSO

測定計画、実測値、誤差を視覚化

接触式測定

  • ■測定箇所が隠れていて光学式で測定できないとき
  • ■三次元ワークへの高い精度の測定を求めるとき

カールツァイス製のO-INSPECTは、最先端の光学センサによる高速・高精度・高分解能と、接触式測定による三次元の測定能力を組み合わせました。

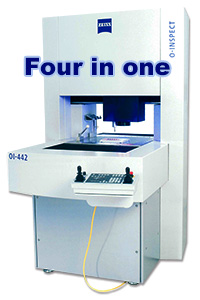

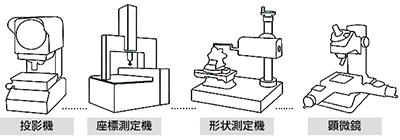

O-INSPECTは4つの装置(投影機、座標測定機、形状測定機、顕微鏡)が持つ機能を搭載しています。
O-INSPECTはこれらの4つの装置が行うすべての測定を1台で行うことができます。

光学式測定

  • ■詳細な構造を測定したいとき
  • ■接触式の測定力が測定に影響するとき
  • ■短時間での測定が重要なとき

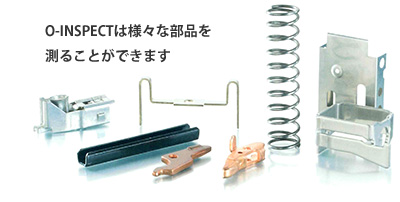

この多様な機能を持つO-INSPECTは、医療やプラスチックや電気・電子、精密機械などの分野での測定に対して理想の結果を出すことができます。
フルカバーガイドウェイや除振ダンパーがあるため、O-INSPECTは現場で直接使うことができます。
